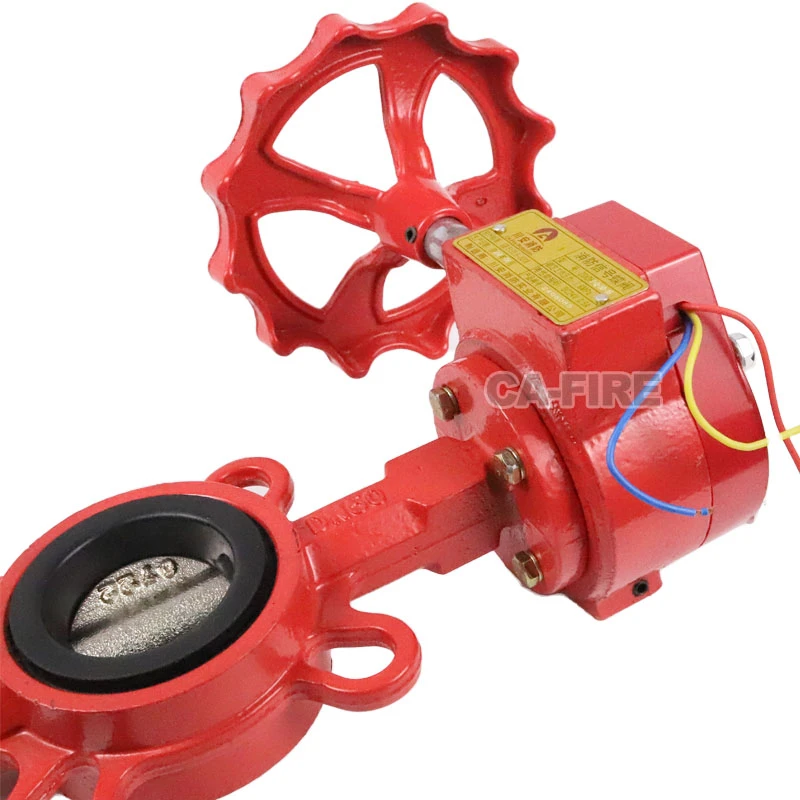

Leptir ventil tipa vafla sa pužnim zupčanikom
Vafer leptir ventil sa pužnim zupčanikom je visoko efikasan i pouzdan uređaj za kontrolu protoka dizajniran za brzo-isključivanje i regulaciju u različitim sistemima cjevovoda. Njegov kompaktni dizajn-u stilu pločice omogućava jednostavnu instalaciju između standardnih prirubnica cijevi, što ga čini raznovrsnim rješenjem za brojne industrijske primjene. Ugradnja pužnog zupčanika osigurava glatku i preciznu kontrolu nad diskom ventila, čak iu zahtjevnim uvjetima
Opis
Ca-Fire Protection Co., Ltd je jedan od najvjerodostojnijih proizvođača i dobavljača leptir ventila tipa wafer sa pužnim zupčanikom u Kini. Dobrodošli u veleprodajne proizvode protivpožarne opreme po mjeri po konkurentnim cijenama iz naše tvornice. Kontaktirajte nas za još jeftinijih proizvoda.
Opis proizvoda
⚙️ Opis proizvoda
Disk ventil sa spiralnim pogonskim mehanizmom predstavlja integrisani uređaj za upravljanje protokom koji spaja tehnologiju rotacionog diska sa mehaničkim pogonskim sistemima. Ova konfiguracija pruža pouzdan ručni rad u kombinaciji sa preciznim mogućnostima kontrole fluida, postavljajući se kao praktično rešenje za sisteme cevovoda koji zahtevaju i izolacione i regulacione funkcije. Dizajn naglašava operativnu pouzdanost i efikasnost instalacije u različitim industrijskim okruženjima.
Specifikacije
| Stavka | Specifikacija |
|---|---|
| Specifikacija modela | ZSDF7-Q-50/65/80/100/125/150/200/250/300-16 |
| Nazivni prečnik DN (mm) | 50 / 65 / 80 / 100 / 125 / 150 / 200 / 250 / 300 |
| Duljina lica-do{1}}lice (mm) | 45 / 50 / 50 / 55 / 60 / 60 / 65 / 70 / 80 |
| Nazivni radni pritisak | 1,6 MPa |
| Testni pritisak ljuske | 6,4 MPa |
| Pogodan srednji | Voda, otopina pjene |
| Srednja temperatura | 4 – 70 stepeni |
Tipične primjene
Sistemi za tretman vode: Izolacija i regulacija u cjevovodima pitke vode, drenaže i otpadnih voda.
HVAC sistemi: Kontrola rashlađene vode, tople vode i tečnosti sistema za rukovanje vazduhom.
Hemijska i farmaceutska obrada: Rukovanje neutralnim ili blagim hemijskim medijima u procesnim cjevovodima.
Proizvodnja hrane i pića: Kontrola sanitarne tekućine u procesnim i transportnim linijama.
Proizvodnja i energijaDodatna oprema: Pomoćni cjevovodi za rashladnu vodu, prijenos goriva i opći servis.
Pomorske i Offshore aplikacije: Izolacija vodova morske, slatke vode i lož ulja na brodovima i platformama.
Princip rada
Ručni rad: Rotiranje ručnog kotača okreće puž, koji se zahvaća s pužnim kotačem montiranim na vretenu ventila.
Kontrola protoka: Stabljika prenosi rotaciono kretanje na disk, koji se okreće za 90 stepeni od potpuno otvorenog (paralelno sa protokom) do potpuno zatvorenog (upravno na protok).
Zadržavanje pozicije: Inherentna karakteristika samozaključavanja pužnog mehanizma -spriječava pomicanje diska zbog pritiska tekućine, osiguravajući stabilno pozicioniranje.
Modulacija protoka: Djelomična rotacija diska omogućava preciznu linearnu regulaciju protoka kako bi se zadovoljili specifični zahtjevi procesa.
Distinctive Attributes
Optimizirani prostorni dizajn: Konfiguracija u sendviču smanjuje zahtjeve u pogledu dimenzija i mase, pojednostavljujući procese integracije.
Dosljedne performanse: spiralni pogon osigurava nesmetan rad uz pouzdano održavanje položaja.
Efikasno zaptivanje: Dizajn zaptivanja perimetra obezbeđuje dosledno ograničenje protoka u različitim operativnim scenarijima.
Sposobnost precizne kontrole: Omogućava precizno upravljanje tekućinom sa stabilnim međupozicioniranjem.
Robusna konstrukcija: Izbor materijala i zaštitni tretmani povećavaju izdržljivost u zahtjevnim aplikacijama.
Pristupačnost usluge: Modularna arhitektura olakšava inspekciju i zamjenu komponenti, smanjujući operativne prekide.
Praktična efikasnost: Balansira karakteristike performansi sa razmatranjima implementacije i održavanja za široku primjenu.
🛡️ Savjeti za sigurnost i usklađenost
Operativna sigurnost i standardi
Potvrda prije{0}uvođenja: Potvrdite da su specifikacije uređaja usklađene sa sistemskim parametrima uključujući karakteristike fluida, opsege radnog pritiska i temperaturne uslove. Izbjegavajte prekoračenje određenih granica.
Ispravna procedura instalacije: Osigurajte pravilno poravnanje sučelja veze i ujednačenu sekvencu pričvršćivanja kako biste spriječili probleme s performansama.
Odgovarajuća praksa rukovanja: Radi u okviru projektovanih parametara momenta bez dodatnih uređaja za polugu. Održavajte svijest tokom postupaka prilagođavanja.
Sistematsko održavanje: Uspostavite redovne intervale pregleda za integritet zaptivanja i podmazivanje pogonskih komponenti. Zamijenite potrošne elemente na osnovu uslova rada.
Razmatranja o integraciji sistema: Ovaj uređaj ne služi kao primarna sigurnosna izolacija ili uređaj za smanjenje pritiska. Kritični sistemi treba da sadrže namenske zaštitne mehanizme.
Adaptacija na životnu sredinu: Razmislite o zaštitnim mjerama za izložene komponente kada se instaliraju u izazovnim uvjetima okoline.
Regulatory Alignment: Pridržavajte se relevantnih regionalnih standarda industrijske opreme i propisa o sistemu fluida tokom životnog ciklusa proizvoda.
FAQ
P1: Može li ovaj ventil obezbijediti-čvrsto zatvaranje-mjehurića?
O: Ventil pruža odlične performanse zaptivanja kada je zatvoren, sa diskom koji se kompresuje na sjedištu. Stvarna sposobnost zaptivanja zavisi od specifičnih svojstava medija, pritiska i temperature. Specijalni materijali za sjedišta su dostupni za zahtjevne primjene.
P2: Da li je motor sa pužnim zupčanikom teško okretati?
O: Dizajn pužnog zupčanika pruža mehaničku prednost, čineći rad relativno glatkim. Za veće veličine ventila ili veće diferencijalne pritiske, pravilno podmazivanje osigurava optimalan radni moment.
P3: Može li se ventil ugraditi u vertikalne cjevovode?
O: Da, ali zupčanik treba biti orijentiran horizontalno ili prema gore kako bi se spriječilo nakupljanje krhotina i prodor vlage. Orijentacija prema dolje se općenito ne preporučuje.
P4: Da li je ovaj ventil pogodan za česte primjene bicikla?
O: Iako su pogodni za redovne radne cikluse, primjene ekstremno-prilike (desetine ciklusa po satu) mogu zahtijevati ventile posebno dizajnirane za takav rad.
P5: Koja su temperaturna i hemijska ograničenja sjedišta?
O: Standardna elastomerna sjedišta podnose uobičajene tekućine poput vode i zraka na umjerenim temperaturama. Specijalizirani materijali za sjedišta su dostupni za ekstremne temperature ili agresivne hemikalije.
P6: Koje održavanje je potrebno?
O: Preporučujemo periodičnu proveru zaptivki i podmazivanja zupčanika svakih 6-12 meseci. Održavajte izložena područja stabljike čistima i po potrebi zamijenite komponente koje se troše u zavisnosti od uslova rada.
P7: Može li se ovaj ventil automatizirati?
O: Da, ručni pužni zupčanik se obično može ukloniti i zamijeniti električnim ili pneumatskim aktuatorima za automatske upravljačke sisteme.
P8: Postoje li posebni zahtjevi za cijevi za instalaciju?
O: Osigurajte da prirubnice cjevovoda odgovaraju nazivnom tlaku i dimenzijama ventila. Omogućite dovoljno prostora za punu rotaciju ručnog točka bez smetnji od susjedne opreme.
